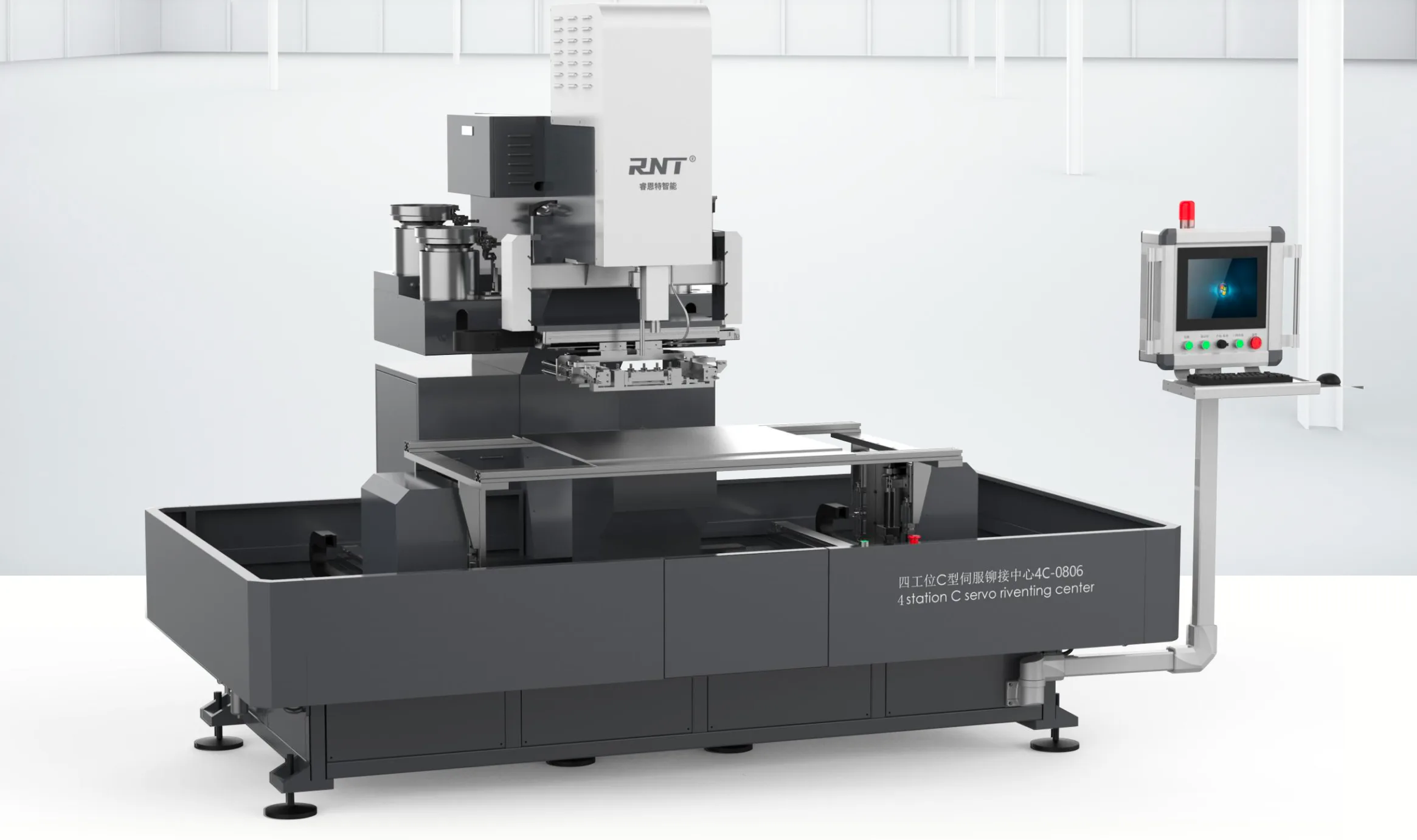

产品详情
设备优点
- 全电伺服压铆， 压⼒实时监控与反馈
- 图形输⼊编程;视觉纠偏;杜绝错、 漏铆
- 可以实现最多 4-8 种不同型号铆钉铆接
- 减少多台标准压铆机连线， 物料扭转， 造成的产品刮伤、 变形
- 易学易⽤,柔性⽣产10分钟学会编程,半⼩时完成产品换型
- 压铆简单、 ⼯作强度低， 只需⼈⼯上下料， 可选配机器⼈全⾃动上下料
加工范围
- 加⼯产品尺⼨ 800mm * 600mm
- 最多实现 4-8 种不同型号规格铆钉铆接
- 产品折弯最⼤避让⾼度60mm
- 压铆中⼼孔到折弯边距离≥10mm
- 同⼀平⾯允许最⼤断差⾼度60mm
智能化压铆操作系统
- CAD图形导⼊编程， 可存储100多万条压铆程序
- 图层选孔、 孔位⾃测， 视觉孔位纠偏
- 实时压铆数据监控， ⾏程可调、 参数⾃学， 可追溯
- 可选配与机械⼿⾃动上下料信号对接
- ⾃动化、 智能化， 节省90%⼈⼯
三种视觉压铆⼯作模式
- 三点MARK⼯作模式针对形变量较⼩、 来料孔位精度与图纸⼀致的产品
- 拍⼀压⼀⼯作模式针对形变量较⼤、 来料孔位精度不能保证的产品
- 视觉测量⾃动补偿压铆模式针对同⼀下料设备来料产品， 实际孔位精度与图纸不⼀致的产品
详细参数
| 控制系统 | 视觉+运动控制+伺服压铆 |
|---|---|
| 最大压力 | 80KN（可接受定制） |
| 产品折弯避让⾼度 | 60mm（可接受定制） |
| 压铆钉数量 | 可以实现正反两⾯最多4-8款不同型号铆钉铆接 |
| ⾃动送料⼯具 | 标配4-8套标准⾃动⼯具 |
| 产品加⼯范围 | 800*600mm（ 可接受定制） |
| 铆钉压铆范围 | 螺⺟M6/螺钉M8/螺⺟柱M6以下的碳钢材质的产品铆接 |
| 压铆节拍 | 平均3-5秒/颗钉（与铆钉数量、换模次数、折弯边避让⾼度有关） |
|---|---|
| 适⽤板材类型 | ⾦属和⾮⾦属板料 |
| 设备尺⼨ | 3450*2155*2500mm (长*宽*高） |
| 设备总功率 | 8KW（与液压系统相⽐，可节约70% 以上的能源；与⽓动解决⽅案相⽐，可节约⾼达 90%） |
| 设备重量 | 3500KG |
| ⽓源压⼒ | 0.6Mpa |
| 输⼊电压 | AC380V 3相5线 50Hz |
