产品详情
设备优点
- 全电伺服压铆， 压力实时监控与反馈
- 图形输入编程;视觉纠偏;杜绝错、 漏铆
- 可实现多种不同型号铆钉自动送料铆接
- 减少多台标准压铆机连线， 物料扭转， 造成的产品刮伤、 变形
- 易学易用,柔性生产10分钟学会编程,半小时完成产品换型
- 压铆简单、 工作强度低， 只需人工上下料， 可选配机器人全自动上下料
- 取代传统压铆， 解决开模周期⻓及费用高， 人工强度高和成本高等痛点
加工范围
- 加工产品尺寸 800mm*600mm
- 可以实现最多8种不同型号铆钉铆接
- 产品折弯最大避让高度200mm
- 压铆中心孔到折弯边距离≥40mm
智能化压铆操作系统
- CAD图形导入编程， 可存储100多万条压铆程序
- 图层选孔、 孔位自测， 视觉孔位纠偏
- 实时压铆数据监控， 行程可调、 参数自学， 可追溯
- 可选配与机械手自动上下料信号对接
- 自动化、 智能化， 节省90%人工
三种视觉压铆工作模式
- 三点MARK工作模式针对形变量较小、 来料孔位精度与图纸一致的产品
- 拍一压一工作模式针对形变量较大、 来料孔位精度不能保证的产品
- 视觉测量自动补偿压铆模式针对同一下料设备来料产品， 实际孔位精度与图纸不一致的产品
详细参数
| 控制系统 | 视觉+运动控制+伺服压铆 |
|---|---|
| 最大压力 | 60KN（可接受定制） |
| 产品折弯避让高度 | 200mm（可接受定制） |
| 压铆钉数量 | 可以实现正反两面最多12款不同型号铆钉铆接 |
| 自动送料工具 | 标配8套标准自动工具（可接受定制） |
| 产品加工范围 | 800*600mm（可接受定制） |
| 铆钉压铆范围 | 螺母M6/螺钉M8/螺母柱M6以下的碳钢材质的产品铆接 |
| 压铆节拍 | 平均4-6秒/颗钉（与铆钉数量、换模次数、折弯边避让高度有关） |
| 适用板材类型 | 金属和非金属板料 |
|---|---|
| 设备尺寸 | 4700*2350*2550mm （长*宽*高） |
| 设备总功率 | 8KW（与液压系统相比，可节约70% 以上的能源；与气动解决方案相比，可节约高达 90%） |
| 设备重量 | 4000KG |
| 气源压力 | 0.6Mpa |
| 输入电压 | AC380V 3相5线 50Hz |
| 通信 | 可实现与其它设备对接， 无缝衔接工厂自动化， 对接MES系统 |
铆接中心8C/12C-1208
应用范围：汽⻋零部件、 新能源电池箱、 光伏能逆变器、 储能等行业
查看详情
铆接中心4C/8C-0806
应用范围：电脑机箱、 机箱机柜、 ⽹络服务器、 家电电器等⾏业
查看详情
铆接中心8C/12C-2210
应用范围：电梯零部件、 新能源电池箱、 光伏能逆变器、 储能等⾏业
查看详情
铆接中心8O/12O-2215
应用范围：电梯零部件、 新能源电池箱、 光伏能逆变器、 储能等⾏业
查看详情
铆接中心服务器专用全电伺服铆接中心
应用范围：满足1U-8U服务器铆接
查看详情
铆接中心八工位双交换平台伺服铆接中心
应用范围：成型箱体铆接
查看详情
铆接中心全自动铆接中心工作站
可实现一台机器人搬运工件，服务多台铆接中心连线生产

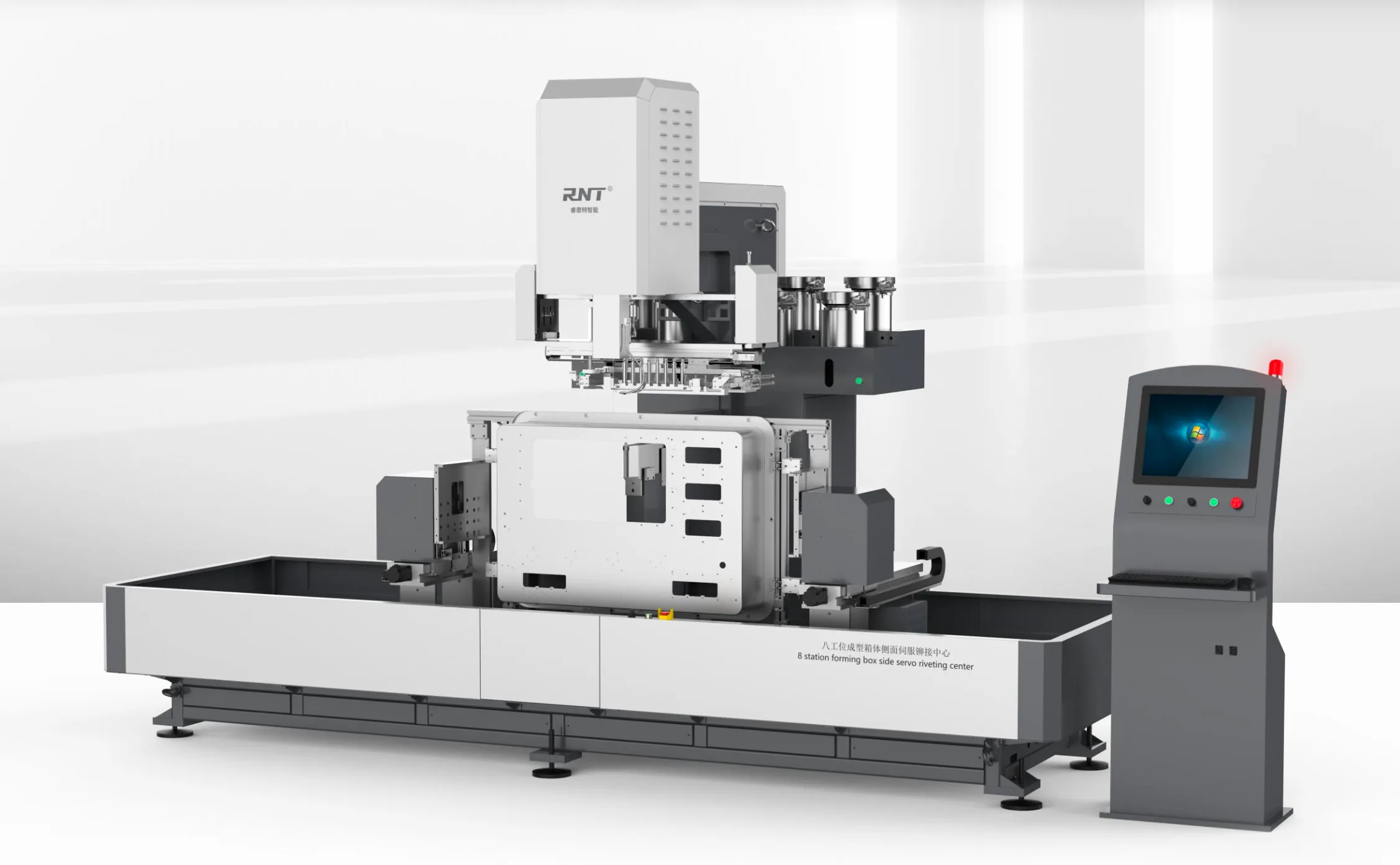

查看详情需要了解 八工位成型箱体侧面伺服铆接中心 的更多信息？
